" G a b b i a n o " - M o b i l e
1 0 0 . 0 5 4
ELENCO DEI COMPONENTI
1
superficie di compensato (A - corpo) 10 x 100 x 500 mm
2
superfici di compensato (B - ali)
5 x 200 x 590 mm
1
tondino di legno di pino
ø 15 x 500 mm
1
tondino di legno di pino
ø 6 x 50 mm
1
sfera di legno
ø 30 mm
5 mtr. di cordicella di nailon
ø 1 mm
Cenno:
Lavorando con i kit della OPITEC, una volta ultimati,
non si tratta in primo luogo di oggetti con caratteristiche
ludiche che si trovano normalmente in commercio ma di
sussidi didattici per facilitare l'apprendimento e la verifi-
ca di concetti teorici.
2
I100054#1
GUIDA AL MONTAGGIO

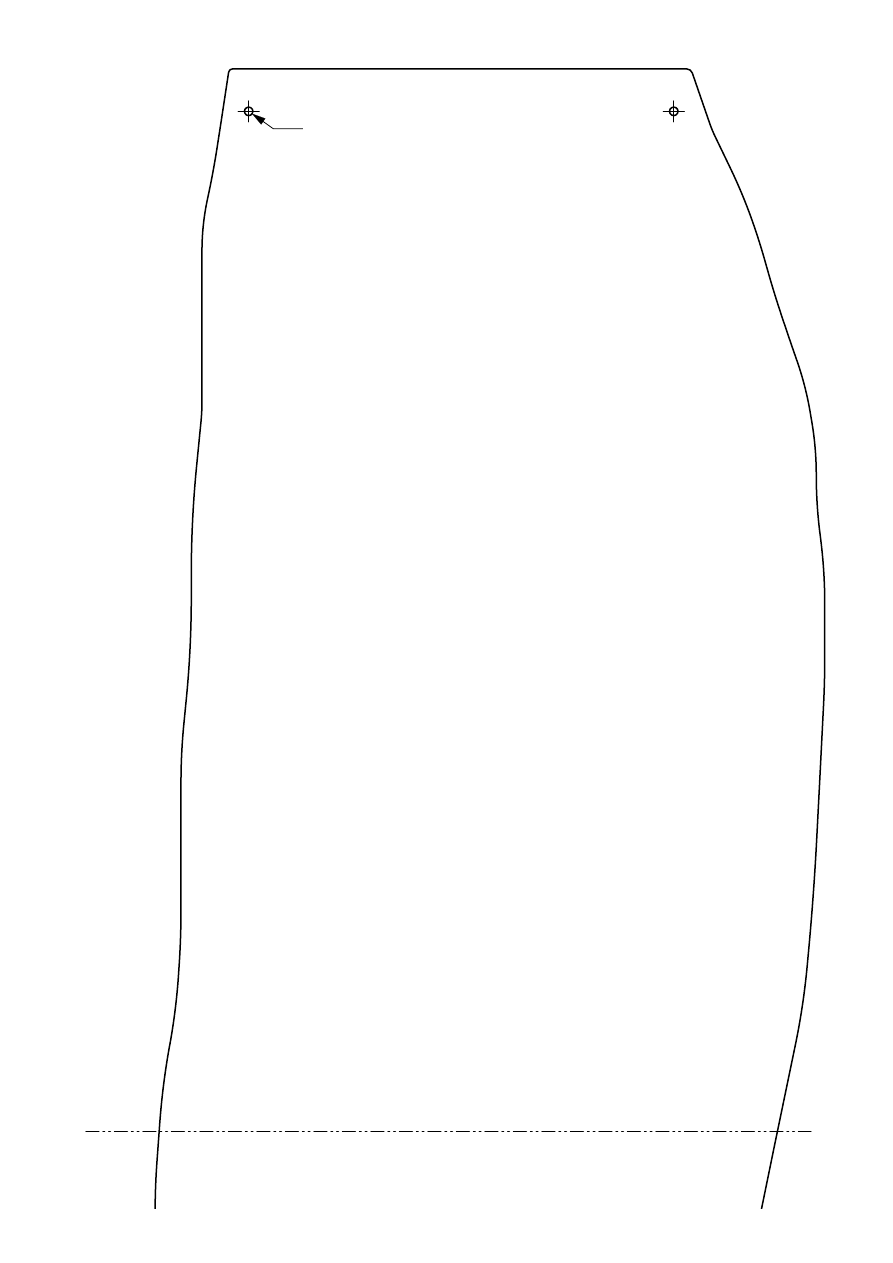

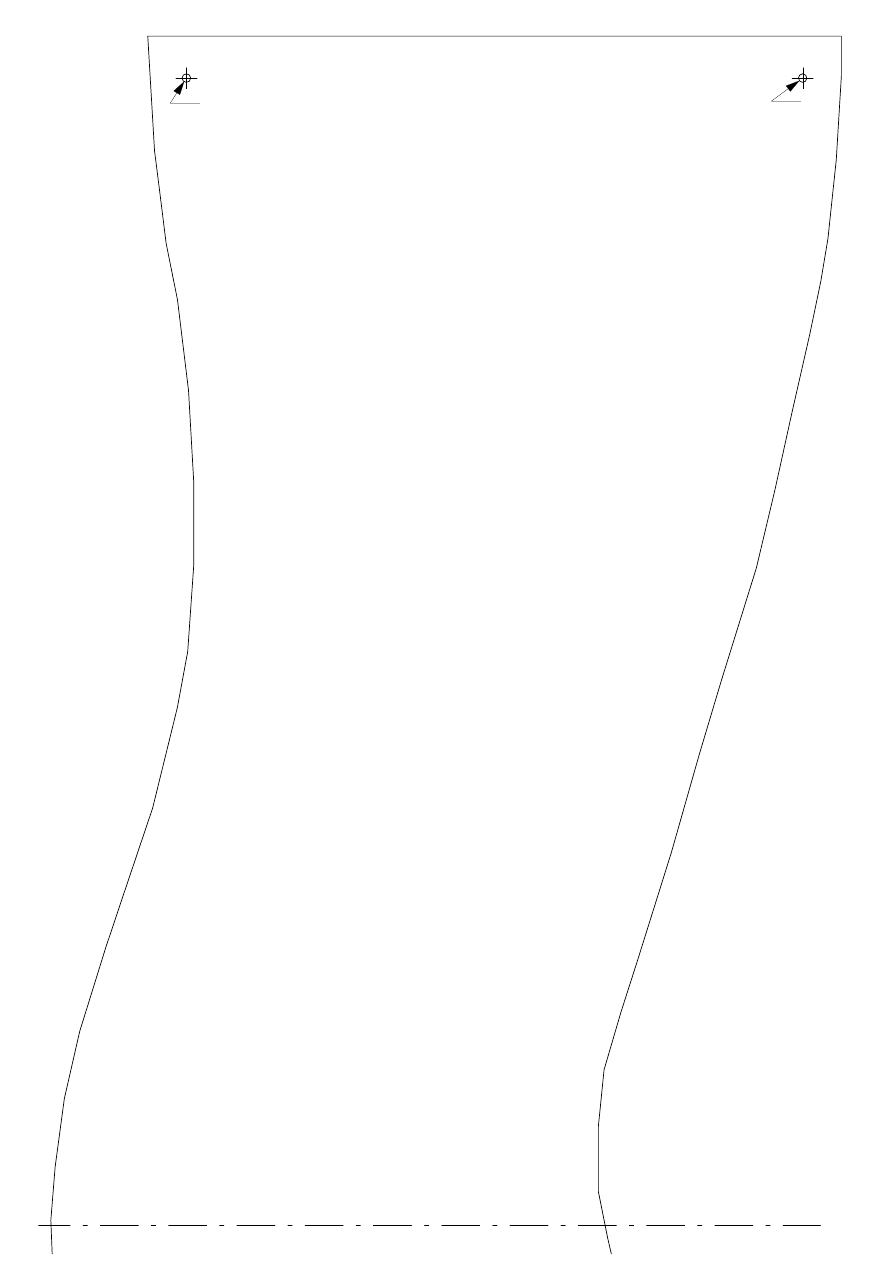

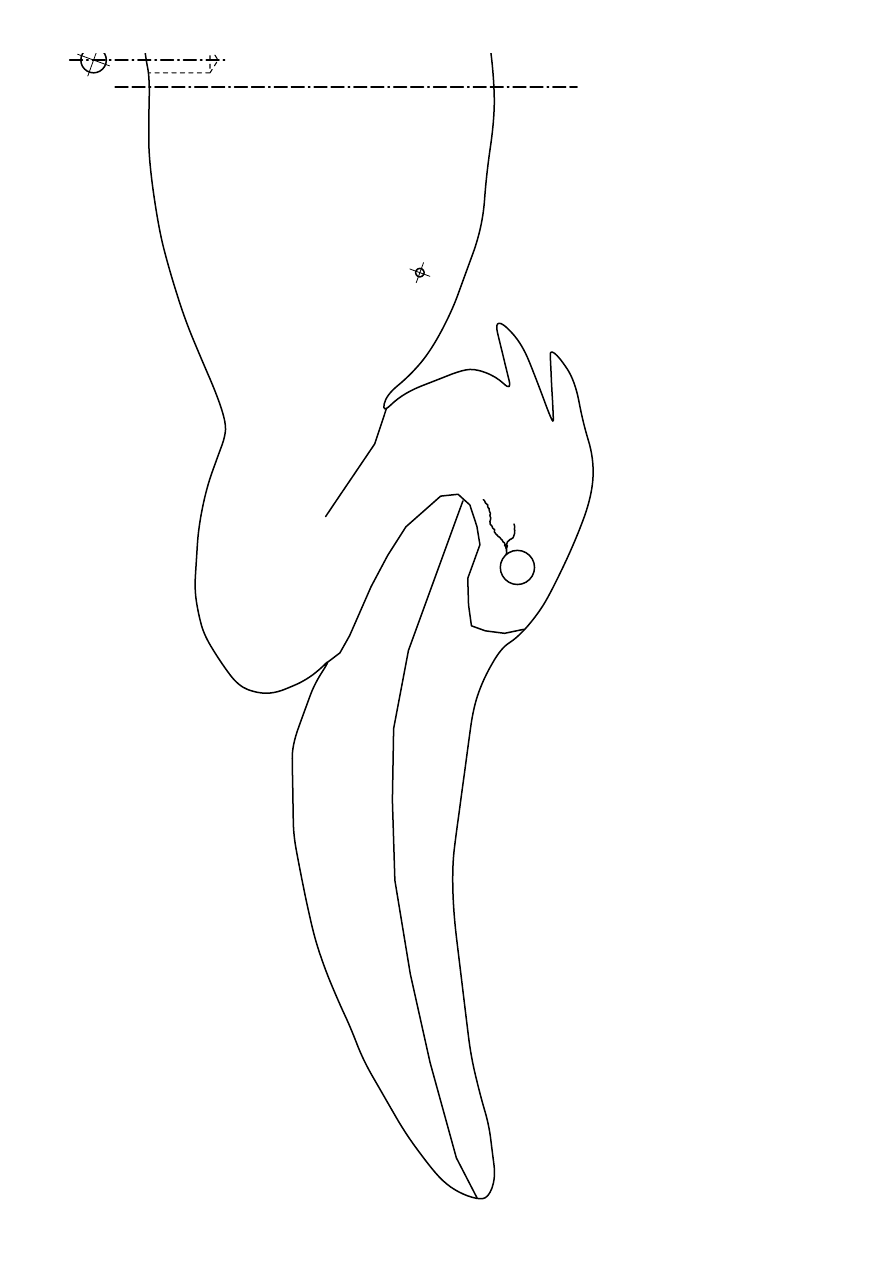

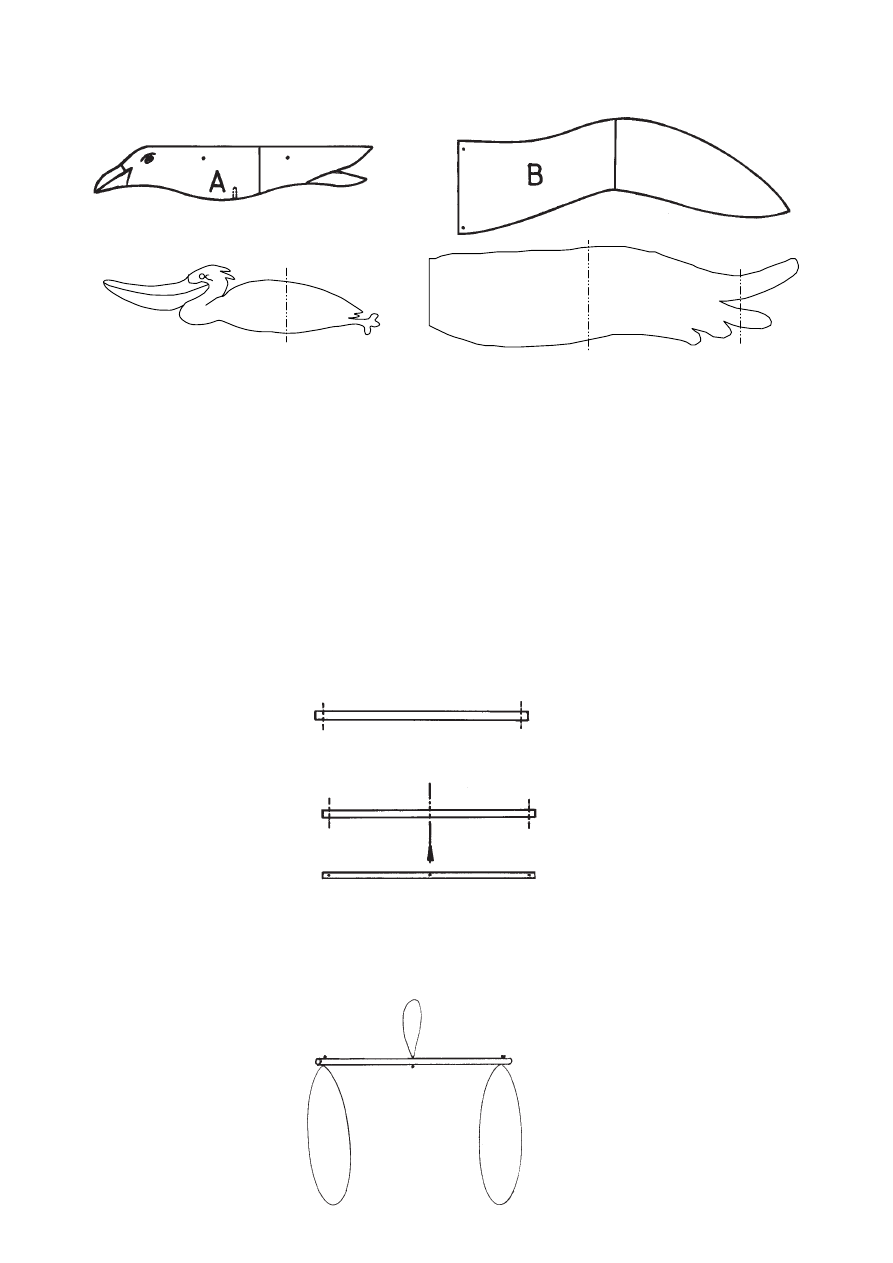

1. Scegliere il motivo e ritagliare le parti della sagoma A (corpo) e quelle di B (ali). Incollarle lungo le linee
tracciate. Per facilitare il riporto delle sagome possiamo incollarle anche su un cartoncino.
2. Ritagliare le forme A e B con il seghetto da traforo (consigliamo di ritagliare le due ali contemporaneamen-
te).
3. Eseguire le forature segnate con una punta da 2 mm.

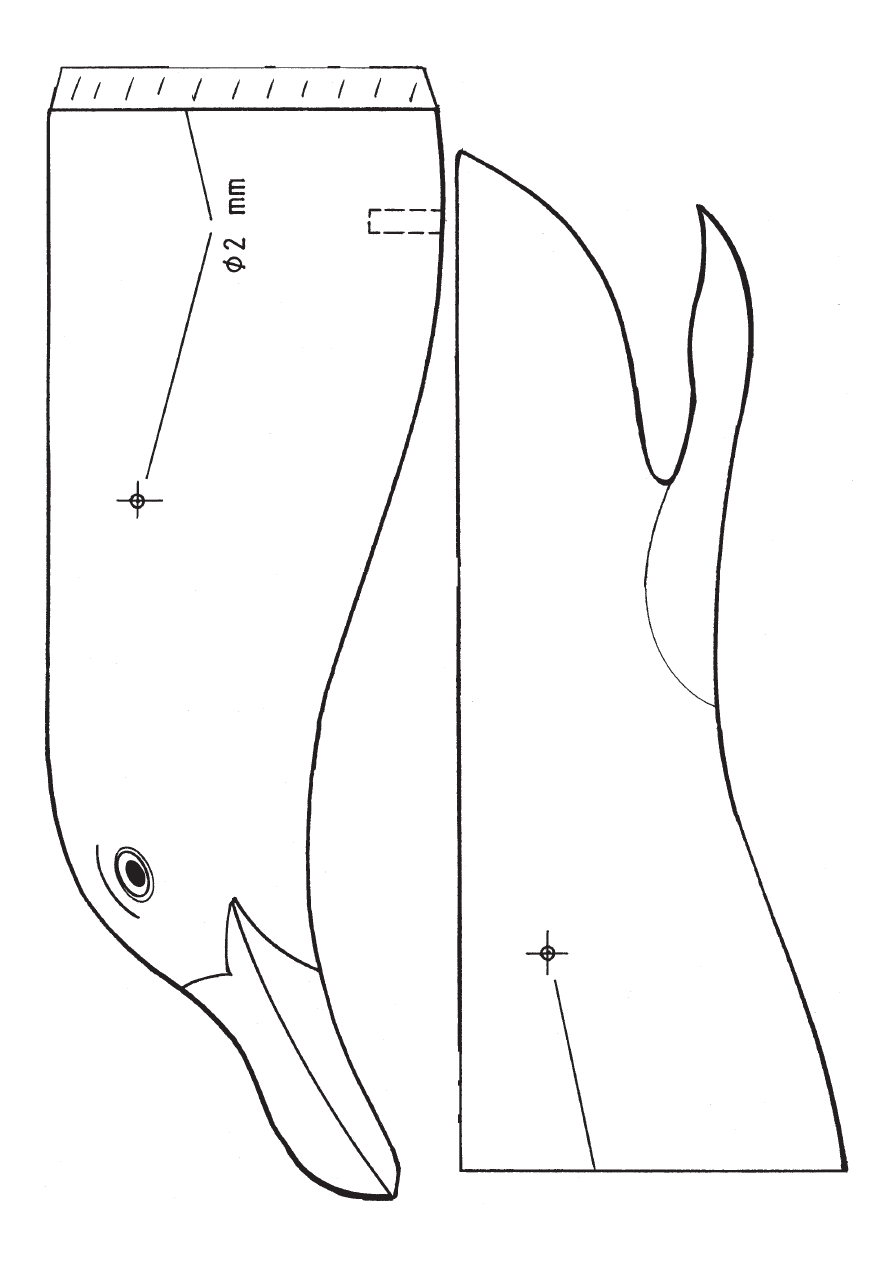

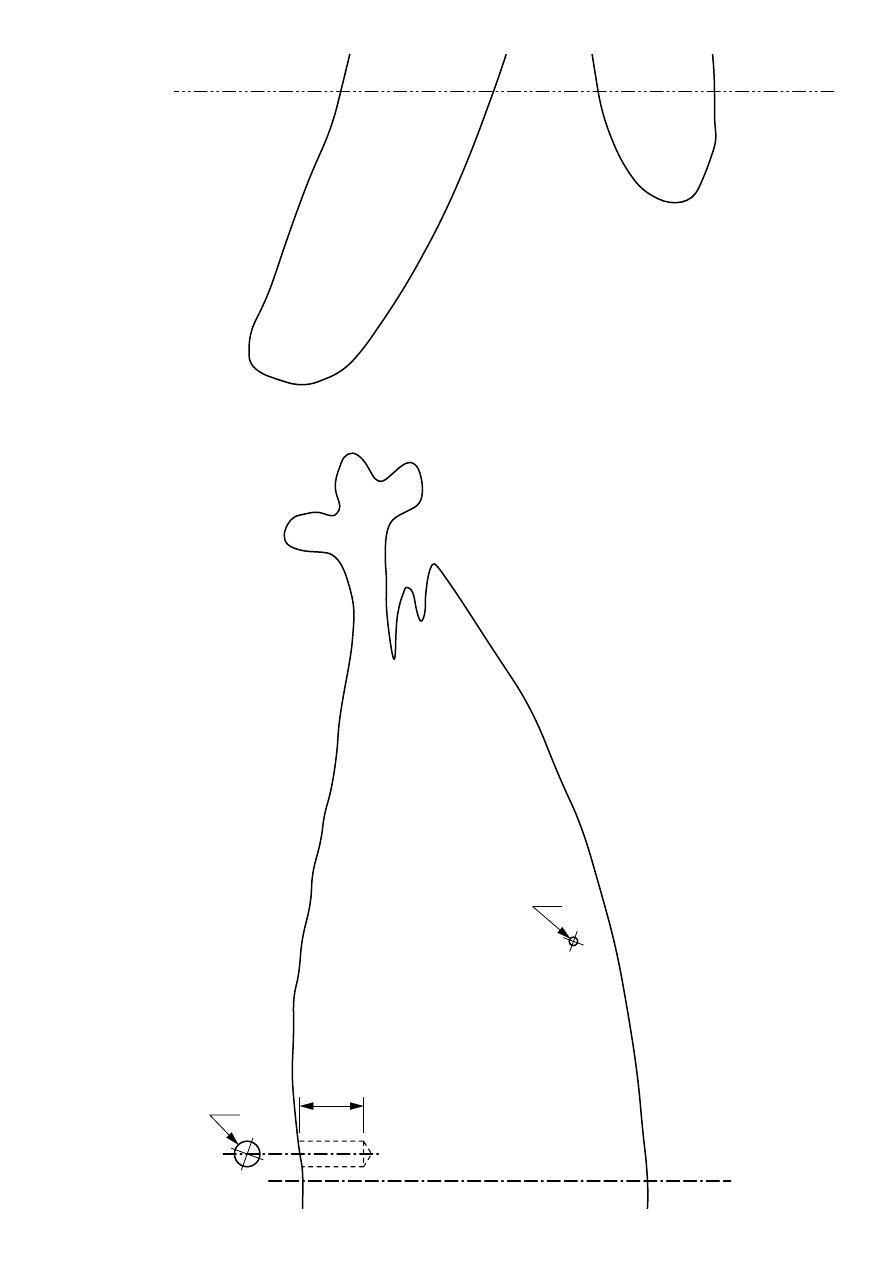

4. Praticare un foro da 6 mm al lato inferiore del corpo (vedi sagoma A, preforare con punto da 2 mm), nel
quale viene fissata la cordicella della tiranteria.
5. Levigare il corpo ed arrotondare gli spigoli.
6. Eseguire la levigatura delle ali sistemandole in sovrapposizione. (medesima grandezza = medesimo peso
= perfetto equilibrio).
7. Se si volesse colorare il gabbiano si dovrebbe per prima cosa dare una tinta bianca di fondo al corpo e
alle ali. Sulla tinta di fondo si possono utilizzare lacche a spruzzo per dipingere il disegno del piumaggio.
Per facilitare questo si tagliano le sagome del piumaggio e si copre la parte che non deve venire colorata.
Spostando la sagoma si estende la coloritura all' intera ala. Teniamo a precisare che questa tecnica di co-
loritura tratta solamente un nostro suggerimento su come si può colorare il gabbiano del resto ognuno è
libero di scegliere una tecnica individuale.
8. Mentre i colori si asciugano possiamo costruire il bilanciere. Da ambe due le estremità del tondino di
ø 15 x 500 mm pratichiamo un foro da 2 mm.
9. In seguito fissiamo, bilanciando, il punto mediano del tondino. Nel punto mediano viene anche praticato
un foro da 2 mm. Badare che tutti i fori si trovino su un unico asse.
10. Completamento del meccanismo di bilanciamento:
Per prima cosa prepariamo una cordicella da 50 cm circa per la sospensione del gabbiano. Le due
estremità infiliamo nel foro intermedio e le fissiamo facendo 2 - 3 nodi evitando così lo slittamento della
cordicella. In seguito prepariamo le due cordicelle da 1 - 1.5 m ca che servono per la sospensione delle
ali. Le fissiamo come già descritto sopra.
Gabbiano
Tucano
A
B
3
I100054#1

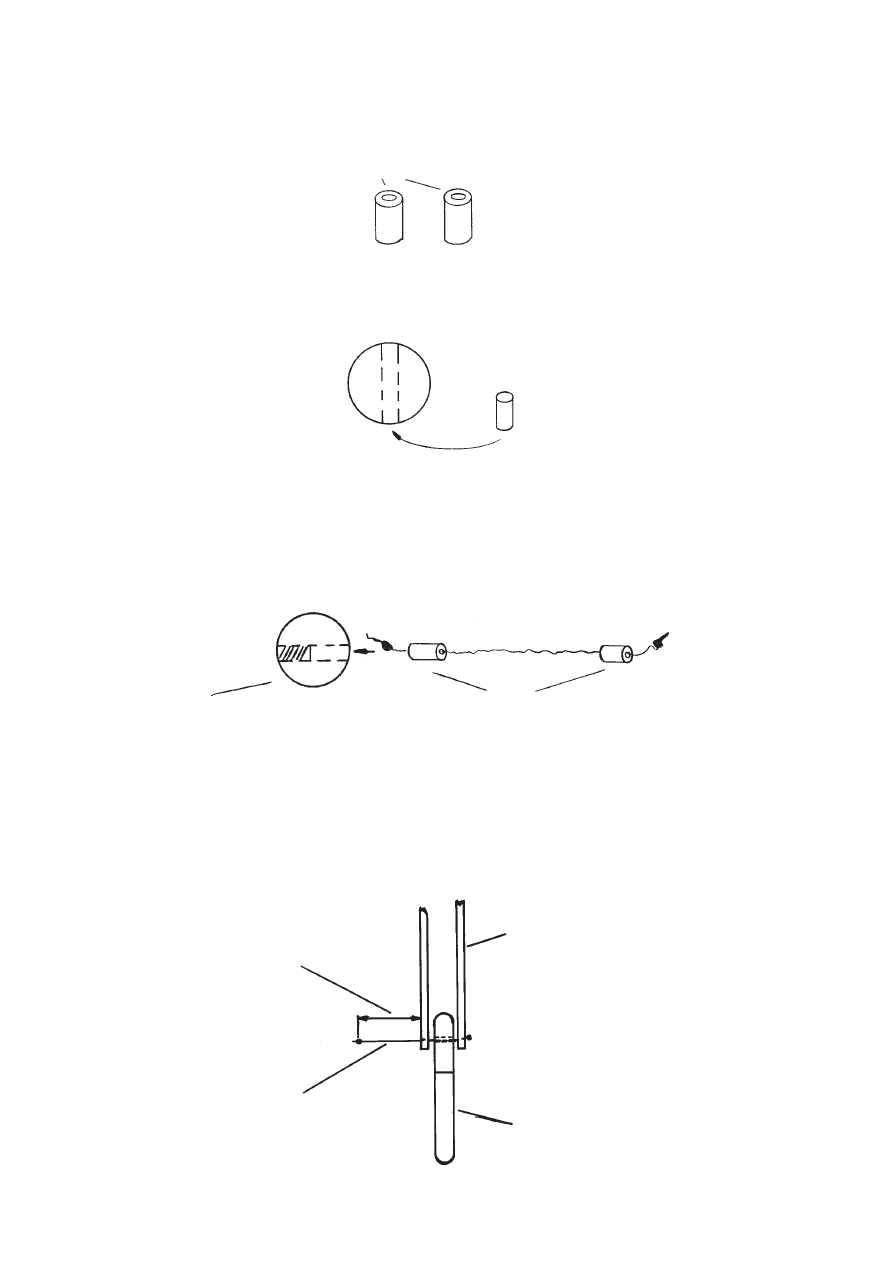

11. Preparativi per la tiranteria:
Tagliare dal tondino di ø 6 x 50 mm due pezzetti da 10 mm. Praticare in questi pezzetti centralmente un
foro da 2 mm. In alternativa ai fori si potrebbe esequire mediante seghetto da traforo un taglio lingitudi-
nale della profondità di 3 mm (centralmente).
ø 2 mm
Dal tondino rimasto tagliamo ora un altro pezzetto di 10-15 mm il quale viene introdotto nella sfera di
legno.
12. Completamento della tiranteria:
Preparare una cordicella di 50 cm circa ed infilare i due pezzetti perforati oppure intagliato e bloccarli
con dei nodi. In seguito spalmiamo nel foro che si trova nella parte inferiore del corpo della colla ed in-
seriamo in questo foro un tondino forato (legato alla cordicella). L' altro tondino che si trova al lato oppo-
sto della cordicella va inserito ed incollato nella sfera di legno.
13. Fissaggio delle ali e del corpo:
Tagliare dalla cordicella due pezzetti di 10 cm circa. Ciascun pezzetto viene fissato con dei nodi al lato
inferiore di un' ala in modo che la cordicella non possa slittare dal foro. Passare la cordicella sopra l' ala,
i
n
f
i
l
a
r
l
a
nel foro del corpo, infine infilarla dal di sopra nell' altra ala e quindi bloccarla con dei nodi. Ad ali alzate i
due nodi ai lati opposti si dovranno trovare ad un distanza di circa 4 cm.(snodabilità delle ali e del corpo)
ala
ca 4 cm
cordicella
corpo
4
I100054#1

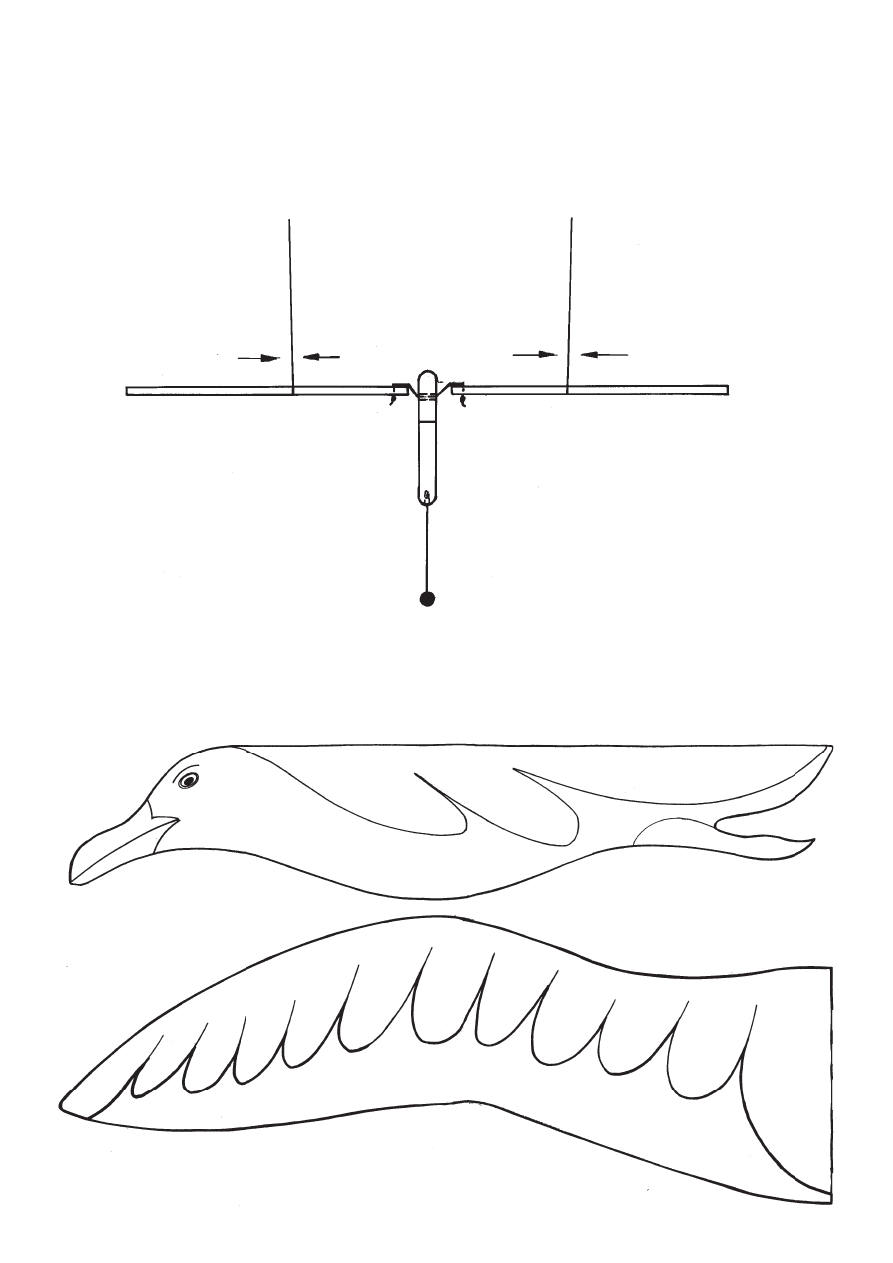

14. Equilibratura del gabbiano:
Appendere il tondino del bilico con la cordicella. Infilare le due ali nei due cappi e spostare la cordicella
lentamente fintanto che il gabbiano si trovi in perfetto equilibrio. La posizione esatta delle cordicelle
viene contrassegnata con un pennarello e in questi punti vanno segate delle fessure di 5 mm circa nelle
quali si inseriscono le cordicelle (eventualmente bloccarle con nastro adesivo). Se ora si tira al tirante, il
gabbiano deve eseguire dei movimenti armonici eregolari.

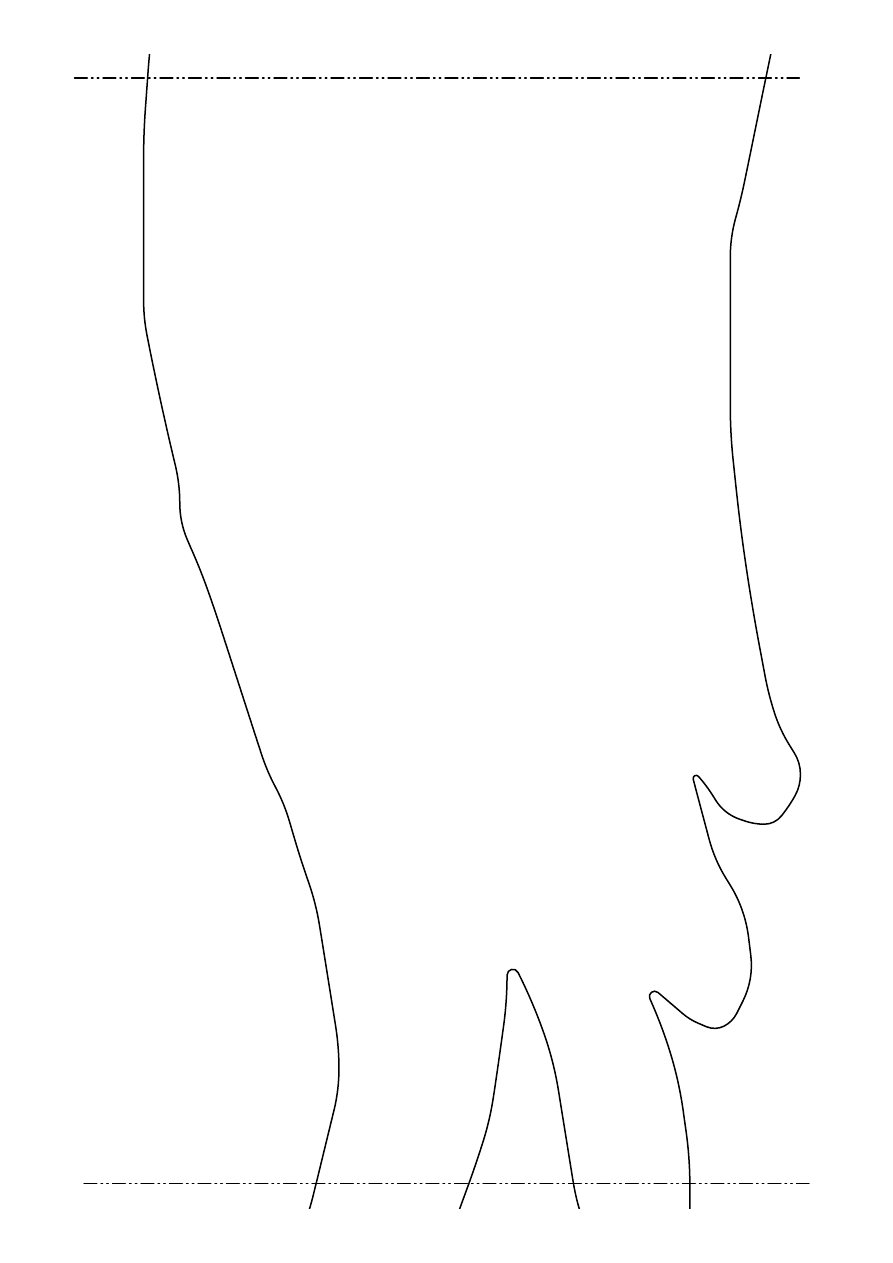

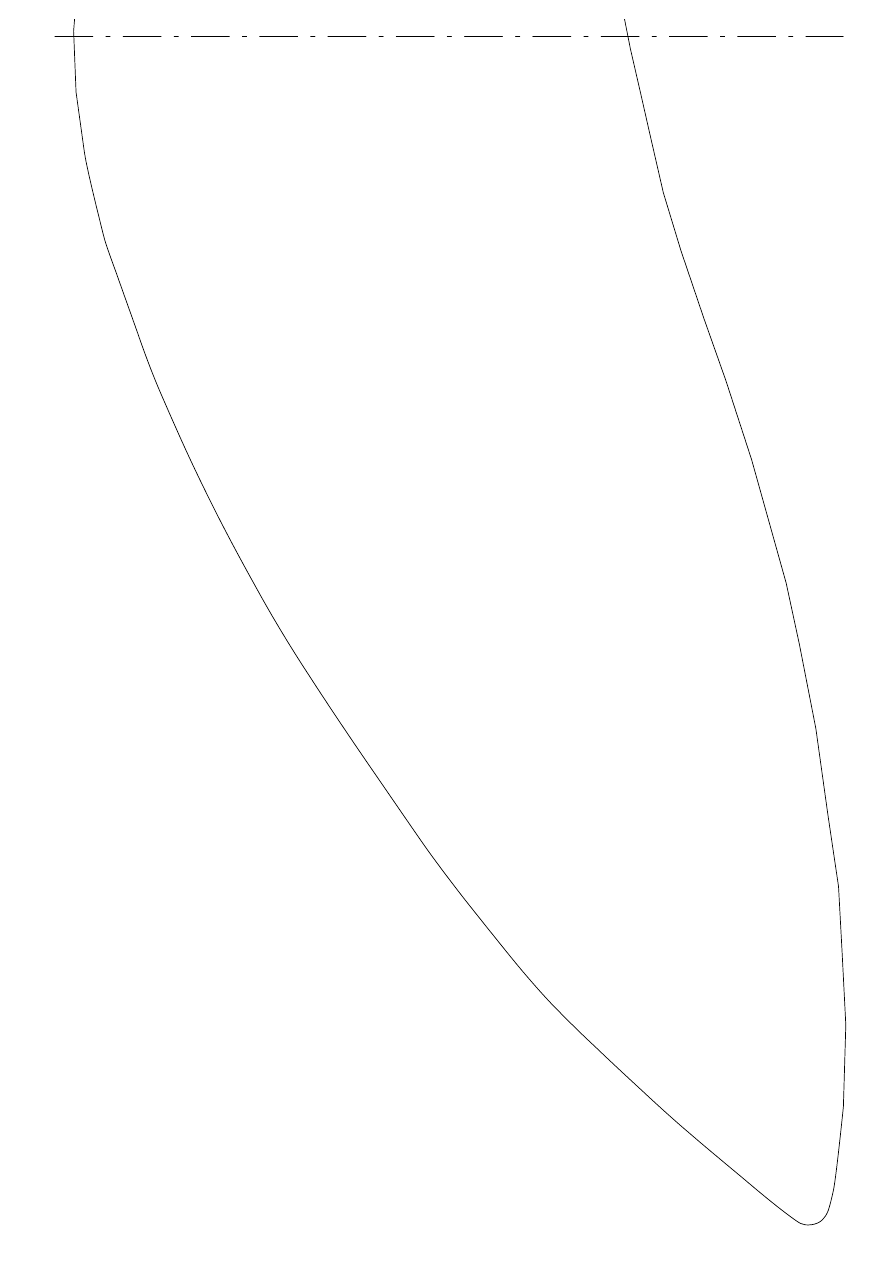

PROPOSTA DEL DISEGNO
